続きを読む細分割曲面を使って蛇口のひねりを作る
学部3年モデリング班の杉山です。
今回は新入生向けチュートリアル作成の過程で制作した「蛇口のひねり」を用いてBlenderの便利なモディファイア「細分割曲面」を紹介していきます。
細分割曲面とは
「細分割曲面」は、低ポリゴンなメッシュオブジェクトを、滑らかな曲面になるようにポリゴン分割化(細分化)する事ができるモディファイアーです。(引用→
細分割曲面の使いどころ

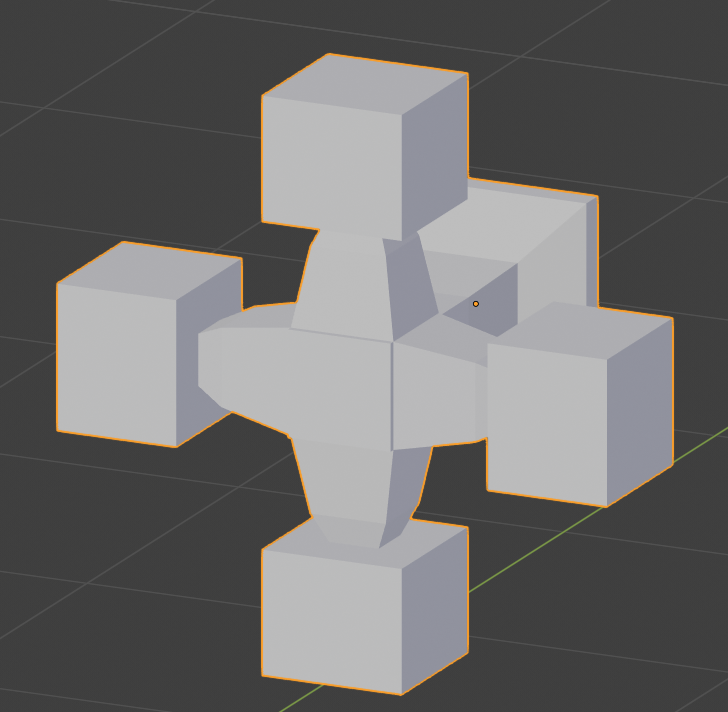

さっそく蛇口を作成していきます。下図はキューブを押しだしなどして作りました。
ここにさっそく細分割曲面適用してみます。すると・・・
こうなります。簡単にきれいな曲面になります。
しかしただ適用するだけでは滑らかになってほしくない部分まで滑らかにされてしまっています。そういう時には、さきほどのリンク先の記事にある「クリース」を使うのもいいですが、「エッジーループを挿入する」ことでも解決することができます。
エッジループを追加し、ひねりのキャップ部分がはっきりしました。
また細分割曲面を使うとメッシュ数が跳ね上がるのである程度分割数を増やした後はスムーズシェードに切り替えましょう。
完成品
スムーズシェード&適当なマテリアルをくっつけて先ほどのキューブの塊が
綺麗な蛇口のひねりになりました!
曲面の多い物のモデリングには欠かせない細分割曲面、この記事がひとつ参考になれば幸いです。
ShurikenのCustomVetexStreamsでパーティクル毎のデータをシェーダーに渡す
こんにちは、学部3年ゲーム部VFX班の森口です。
今日はShurikenの設定項目であるCustomVetexStreamsを使ってシェーダーに値を渡す方法を紹介したいと思います。
目次
初めに
今回の記事は技術評論社さんから出版されているUnityゲームエフェクトマスターガイドを主に参考にしており作成するエフェクトの一部にその本で使われているアセットを用いています。そのあたりの説明は本題とは異なるため省略させていただきますのでご了承ください。 この本は非常に参考になる本ですのでエフェクト制作に興味がある方はぜひ購入してみてください。 Unityゲームエフェクトマスターガイドはこちら www.amazon.co.jp
CustomVertexStreamsとは
CustomVetexStreamsとはUnity5.5から追加された機能で簡単に言うとユーザが定義した各パーティクルが持つデータをシェーダーに渡すことができる機能です。
詳しい機能などは公式リファレンスを参照してください。
例えばテクスチャをUVスクロールするようなエフェクトを作ろうとしたときにUVスクロールを実装したシェーダーをそのまま適応するとすべてのパーティクルが同じようにスクロールしてしまいあまり見栄えのいいものではなくなってしまいます。
ブログ用
— グッチー (@guchimoriVR82) August 27, 2019
思ってたのと違うUVスクロールの例 pic.twitter.com/vEPFoxZKBf
そこでCustomVertexStreamsを使うとパーティクルごとに違う値を割り当て、それぞれが違う動きをしてくれるようになります。
ブログ用その2
— グッチー (@guchimoriVR82) August 27, 2019
いい感じになったUVスクロールの例 pic.twitter.com/9VzomQMrI1
今回はこの機能を使って雷のチャージエフェクトを作成していきたいと思います。
CustomVetexStreamsからデータをシェーダーに送る
では実際に実装していきます。
まずはShurikenのRendererモジュールを見てください。そこにCustomVetexStreamsのチェックボックスがありますのでチェックを入れてください。すると項目が増えたかと思います。
おそらく何も設定していない状態ですと上の画像よりも薄いグレーの中の項目が少ないと思います。その中の項目がシェーダーに送られるデータたちです。上の画像にある項目の中で今回主に使うのはCustom1とCustom2の二つになります。
これらの項目は右下にある「+」をクリックしCustom->Custom1(または2).xyzwをクリックすることで追加できます。
これでデータを送る準備はできたのでシェーダー側にうつってどのように受け取るか見ていきましょう。
まずは頂点シェーダーとフラグメントシェーダーに入力として渡す構造体です。
struct appdata {//頂点シェーダーへの入力 float4 vertex : POSITION; float4 uv : TEXCOORD0; fixed4 color : COLOR; float4 custom1 : TEXCOORD1; fixed4 custom2 : TEXCOORD2; }; struct v2f {//フラグメントシェーダーへの入力 float4 vertex : SV_POSITION; fixed4 color : COLOR; float2 uv : TEXCOORD0; float4 custom1 : TEXCOORD1; float4 custom2 : TEXCOORD2; };
custom1、custom2という変数に先ほどのものが入る形になります。
今回はCustom1にUVスクロールのスピードとEmissionを、Custom2にパーティクルのベースカラーにかけ合わせる色情報を持たせています。
次に頂点シェーダーとフラグメントシェーダーです
v2f vert(appdata v){ v2f o; o.vertex = UnityObjectToClipPos(v.vertex); o.uv = TRANSFORM_TEX(v.uv, _MainTex); o.color = v.color; o.custom1 = v.custom1; o.custom2 = v.custom2; return o; } fixed4 frag(v2f i) : SV_TARGET{ i.uv.y = i.uv.y+_Time.y*i.custom1.y; //y軸方向のUVスクロール fixed4 c = tex2D(_MainTex, i.uv)*i.color*i.custom2*i.custom1.w; //パーティクルの色にcustom2で指定した色を掛けてEmissionを掛けている return c; }
今回はあらかじめ雷用のテクスチャを作成してから使用しているのでy軸方向のUVスクロールのみですがプロシージャルに作成している場合はx軸方向のスクロールも入れることでさらにいい感じになると思います。
できたシェーダーの全体はこちらです
Shader "Custom/Lightning" { Properties { _MainTex ("MainTex", 2D) = "white" {} } SubShader { Tags { "RenderType"="Transparent" "Queue"="Transparent"} Blend SrcAlpha OneMinusSrcAlpha Cull off LOD 100 Pass{ CGPROGRAM // Physically based Standard lighting model, and enable shadows on all light types #pragma vertex vert #pragma fragment frag #pragma multi_compile_fog #include "UnityCG.cginc" // Use shader model 3.0 target, to get nicer looking lighting #pragma target 3.0 struct appdata { float4 vertex : POSITION; float4 uv : TEXCOORD0; fixed4 color : COLOR; float4 custom1 : TEXCOORD1; fixed4 custom2 : TEXCOORD2; }; struct v2f{ float4 vertex : SV_POSITION; fixed4 color : COLOR; float2 uv : TEXCOORD0; float4 custom1 : TEXCOORD1; float4 custom2 : TEXCOORD2; }; sampler2D _MainTex; float4 _MainTex_ST; v2f vert(appdata v){ v2f o; o.vertex = UnityObjectToClipPos(v.vertex); o.uv = TRANSFORM_TEX(v.uv, _MainTex); o.color = v.color; o.custom1 = v.custom1; o.custom2 = v.custom2; return o; } fixed4 frag(v2f i) : SV_TARGET{ i.uv.y = i.uv.y+_Time.y*i.custom1.y; fixed4 c = tex2D(_MainTex, i.uv)*i.color*i.custom2*i.custom1.w; return c; } ENDCG } } FallBack "Diffuse" }
Shurikenの設定
次にShurikenのほうの設定を行います。Mainモジュールなどは皆さんの好みに変えてくれればと思います。 ちなみに私はこんな感じに設定してます。 特に肝心なのが次の設定項目でRendererモジュールの一つ上にあるCustomDataというモジュールにチェックを入れます。このモジュールに設定した項目が先ほどのCustom1,2に対応しています。なのでここの値を変化させることでパーティクルごとのUVスクロールのスピードを変えたりすることができるわけです。 Custom1はVector形でx~wに値を割り振ってあります。今回はyの値がUVスクロールのy軸方向の速度でwがEmissionの値です(別に割り振りには特に意味はないので自由に割り振ってください)。 今回はスクロールスピードをRandomBetweenTwoCurvesにしているのでかなり速度がばらけるようになっています。 後は先ほど作成したシェーダーから作成したマテリアルを割り当ててRenderModeをMeshにして平面を少しねじったようなメッシュを割り当てて中央のコアを作成すれば完成!
ゲームエフェクトマスターガイドの雷シェーダーをShaderGraphからShaderlabのほうに移植した
— グッチー (@guchimoriVR82) August 27, 2019
CustomVetexStreamsの使い方に戸惑ったけどいい感じに移植できてる希ガス pic.twitter.com/SBAdnKAOfE
最後のほうが少し雑になってしまいましたが使うメッシュはシンプルな長方形でもきれいに見えます。
最後に
いかがだったでしょうか。まだまだシェーダーは勉強中なので今回テクスチャの作成は事前に行いましたがもう少し勉強してより良いエフェクトを作れるようになりたいです。 今回の記事はここまでにしたいと思います。ご覧いただきありがとうございました。
参考ページ
シェーダーでルーン文字書いてみた
こんにちは, 今月からA-PxL代表になりました学部2年の木村です. これからA-PxL をもっとxR技術に触れたり, 開発や勉強などしやすい場にすることを目指していきたいと思います!
最近シェーダーの勉強をして遊んでおり, 今回はルーン文字を表示するシェーダーを書いたのでその紹介をしたいと思います.
ルーン文字とは
ルーン文字は「呪術や儀式に用いられた神秘的な文字」と紹介されることもあるが、実際には日常の目的で使われており、ルーン文字で記された書簡や荷札なども多数残されている。呪術にも用いられていたが、それが盛んに行われるようになったのは、むしろラテン文字が普及しルーン文字が古めかしくいかにも神秘的に感じられるようになった時代に入ってからである。
ルーン文字はずっと昔に使われていた文字で, ラテン文字が普及した頃には呪術などにも使われるようになった文字とのことです. アニメやゲームでの魔法演出などによく使われており, 昨年の部内でチーム開発した「DESIGN」という作品でも使っていました.
https://youtu.be/UG9Lq4oFoQk?t=142
木片などにナイフで刻みつけて表記していたようなので, 直線を組み合わせた字形となっていてシェーダーでも書きやすそうです.
実装
前述の通り, ルーン文字は直線を組み合わせた字形のため, 長方形を組み合わせればよさそうです. レイマーチングで使っていた距離関数で2Dの絵も描けるようなのでやってみました. 距離関数とは, 相手との距離を返す関数のことです. こちらに詳しく解説されていましたのでご参照ください.
この表の左上の「フェオ(Feoh)」という文字を書いてみます.
float dRoundRect(float2 pos, float2 size){ float2 d = abs(pos) - size; return length(max(d, .0)) + min(max(d.x, d.y), .0); } float dFeoh(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(pos, float2(width, 10)); return rect1; } float3 map(float2 uv){ float2 fPos = frac(uv) * 2 -1; return dFeoh(fPos, 5); } fixed4 frag (v2f i) : SV_Target{ fixed4 col = 1; col.rgb = step(.5, map(i.uv)); if(col.r >= 1. && col.g >= 1. && col.b >= 1.){ discard; } return col; }
↑は丸みのある長方形の距離関数をサイズ調整しただけです.
static const float PI = 3.141592; float2 rotate(float2 pos, float angle){ angle = angle * PI / 180.; float2 a = normalize(angle); float s = sin(angle); float c = cos(angle); return float2(pos.x * c - pos.y * s, pos.x * s + pos.y * c); } // 略 float dFeoh(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x - 3., pos.y - 6.8), 45.), float2(width, 4.)); return rect2; }
次は長方形を回転させたものです. 変更のない関数などは省略しました.
これで長方形を好きな角度で表示することができるようになったので, 次は組み合わせてみます.
float opUnion(float d1, float d2){ return min(d1, d2); } // 略 float dFeoh(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x - 3., pos.y - 6.8), 45.), float2(width, 4.)); float rect3 = dRoundRect(rotate(float2(pos.x - 3., pos.y - 1.8), 45.), float2(width, 4.)); return opUnion(rect1, opUnion(rect2, rect3)); }
opUnion
は和集合の演算をしています. このように, 和集合や差集合などを使って距離関数の合成ができます.
あとは同様に24個分のルーン文字を作成するだけです.
// ----------------- Rune ------------------------- // フェオ float dFeoh(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x - 3., pos.y - 6.8), 45.), float2(width, 4.)); float rect3 = dRoundRect(rotate(float2(pos.x - 3., pos.y - 1.8), 45.), float2(width, 4.)); return opUnion(rect1, opUnion(rect2, rect3)); } // ウル float dUr(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(float2(pos.x + 5., pos.y + .5), float2(width, 9.5)); float rect2 = dRoundRect(float2(pos.x - 5., pos.y + 2.), float2(width, 8)); float rect3 = dRoundRect(rotate(float2(pos.x, pos.y - 7.5), 106), float2(width, 5.3)); return opUnion(rect1, opUnion(rect2, rect3)); } // ソーン float dThorn(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x - 5.5, abs(pos.y)), 130), float2(width, 7)); return opUnion(rect1, rect2); } // アンスール float dAnsur(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x - 3., pos.y - 7.), -45.), float2(width, 4.)); float rect3 = dRoundRect(rotate(float2(pos.x - 3., pos.y - 2.), -45.), float2(width, 4.)); return opUnion(rect1, opUnion(rect2, rect3)); } // ラド float dRad(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x - 5.5, abs(pos.y - 5.45)), 130), float2(width, 7)); float rect3 = dRoundRect(rotate(float2(pos.x - 4, pos.y + 3.), 130), float2(width, 5.)); return opUnion(rect1, opUnion(rect2, rect3)); } // ケン float dKen(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(rotate(float2(pos.x, abs(pos.y)), 45.), float2(width, 10)); return rect1; } float dGeofu(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(rotate(float2(pos.x, pos.y), 45.), float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x, -pos.y), 45.), float2(width, 10)); return opUnion(rect1, rect2); } float dWynn(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x - 5.5, abs(pos.y - 5.45)), 130), float2(width, 7)); return opUnion(rect1, rect2); } float dHagall(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(float2(pos.x + 6., pos.y + .5), float2(width, 9.5)); float rect2 = dRoundRect(float2(pos.x - 6., pos.y + .5), float2(width, 9.5)); float rect3 = dRoundRect(rotate(float2(pos.x, pos.y), 120), float2(width, 6.5)); return opUnion(rect1, opUnion(rect2, rect3)); } float dNied(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x, pos.y - 1.), 120), float2(width, 6.5)); return opUnion(rect1, rect2); } float dIs(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect = dRoundRect(pos, float2(width, 10)); return rect; } float dJara(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(rotate(float2(pos.x + 6., abs(pos.y - 2.)), 50.), float2(width, 7.)); float rect2 = dRoundRect(rotate(float2(pos.x - 6., abs(pos.y + 2.)), -50.), float2(width, 7.)); return opUnion(rect1, rect2); } float dYr(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(pos, float2(width, 10)); float rect2 = dRoundRect(rotate(float2(pos.x - 3.1, pos.y - 7.35), -50.), float2(width, 4.)); float rect3 = dRoundRect(rotate(float2(pos.x + 3.1, pos.y + 7.35), -50.), float2(width, 4.)); return opUnion(rect1, opUnion(rect2, rect3)); } float dPeorth(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(float2(pos.x + 5., pos.y), float2(width, 8.)); float rect2 = dRoundRect(rotate(float2(abs(pos.x - 1.4), pos.y - 3.15), 53.), float2(width, 8.)); float rect3 = dRoundRect(rotate(float2(abs(pos.x - 1.4), pos.y + 3.15), -53.), float2(width, 8.)); return opUnion(rect1, opUnion(rect2, rect3)); } float dEolh(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(float2(pos.x, pos.y), float2(width, 10.)); float rect2 = dRoundRect(rotate(float2(abs(pos.x), pos.y - 2.), 45.), float2(width, 8.)); return opUnion(rect1, rect2); } float dSigel(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(rotate(float2(pos.x - .7, pos.y + 4.), 53.), float2(width, 4.)); float rect2 = dRoundRect(rotate(float2(pos.x - .7, pos.y - .7), -53.), float2(width, 4.)); float rect3 = dRoundRect(rotate(float2(pos.x - .7, pos.y - 5.5), 53.), float2(width, 4.)); return opUnion(rect1, opUnion(rect2, rect3)); } float dTir(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(float2(pos.x, pos.y), float2(width, 10.)); float rect2 = dRoundRect(rotate(float2(pos.x - 3.3, pos.y - 7.5), -53.), float2(width, 4.)); float rect3 = dRoundRect(rotate(float2(pos.x + 3.3, pos.y - 7.5), 53.), float2(width, 4.)); return opUnion(rect1, opUnion(rect2, rect3)); } float dBeorc(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 2.; float rect1 = dRoundRect(float2(pos.x, pos.y), float2(width, 10.)); float rect2 = dRoundRect(rotate(float2(pos.x - 3.3, pos.y - 7.5), -53.), float2(width, 4.)); float rect3 = dRoundRect(rotate(float2(pos.x - 3.3, pos.y - 2.7), 53.), float2(width, 4.)); float rect4 = dRoundRect(rotate(float2(pos.x - 3.3, pos.y + 7.5), 53.), float2(width, 4.)); float rect5 = dRoundRect(rotate(float2(pos.x - 3.3, pos.y + 2.7), -53.), float2(width, 4.)); return opUnion(rect1, opUnion(rect2, opUnion(rect3, opUnion(rect4, rect5)))); } float dEoh(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(float2(pos.x - 7, pos.y + .5), float2(width, 9.5)); float rect2 = dRoundRect(float2(pos.x + 7., pos.y + .5), float2(width, 9.5)); float rect3 = dRoundRect(rotate(float2(pos.x - 3.5, pos.y - 6.4), 54.), float2(width, 4.3)); float rect4 = dRoundRect(rotate(float2(pos.x + 3.5, pos.y - 6.4), -54.), float2(width, 4.3)); return opUnion(rect1, opUnion(rect2, opUnion(rect3, rect4))); } float dMann(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(float2(pos.x - 7, pos.y + .5), float2(width, 9.5)); float rect2 = dRoundRect(float2(pos.x + 7., pos.y + .5), float2(width, 9.5)); float rect3 = dRoundRect(rotate(float2(pos.x - 3.5, pos.y - 6.9), 60.), float2(width, 4.1)); float rect4 = dRoundRect(rotate(float2(pos.x + 3.5, pos.y - 6.9), -60.), float2(width, 4.1)); float rect5 = dRoundRect(rotate(float2(pos.x + 3.5, pos.y - 3.), 60.), float2(width, 4.1)); float rect6 = dRoundRect(rotate(float2(pos.x - 3.5, pos.y - 3.), -60.), float2(width, 4.1)); return opUnion(rect1, opUnion(rect2, opUnion(rect3, opUnion(rect4, opUnion(rect5, rect6))))); } float dLagu(float2 pos, float size){ pos *= 100. / size; float width = .1; pos.x += 1.; float rect1 = dRoundRect(float2(pos.x, pos.y), float2(width, 9.5)); float rect2 = dRoundRect(rotate(float2(pos.x - 3., pos.y - 6.5), -45.), float2(width, 4.3)); return opUnion(rect1, rect2); } float dIng(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(rotate(float2(pos.x - 3.5, pos.y + 3.5), 45.), float2(width, 5.)); float rect2 = dRoundRect(rotate(float2(pos.x + 3.5, pos.y + 3.5), -45.), float2(width, 5.)); float rect3 = dRoundRect(rotate(float2(pos.x + 3.5, pos.y - 3.5), 45.), float2(width, 5.)); float rect4 = dRoundRect(rotate(float2(pos.x - 3.5, pos.y - 3.5), -45.), float2(width, 5.)); return opUnion(rect1, opUnion(rect2, opUnion(rect3, rect4))); } float dOthel(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(rotate(float2(pos.x - .5, pos.y + 3.5), 45.), float2(width, 6.)); float rect2 = dRoundRect(rotate(float2(pos.x + .5, pos.y + 3.5), -45.), float2(width, 6.)); float rect3 = dRoundRect(rotate(float2(pos.x + .5, pos.y - 3.3), 45.), float2(width, 3.5)); float rect4 = dRoundRect(rotate(float2(pos.x - .5, pos.y - 3.3), -45.), float2(width, 3.5)); return opUnion(rect1, opUnion(rect2, opUnion(rect3, rect4))); } float dDaeg(float2 pos, float size){ pos *= 100. / size; float width = .1; float rect1 = dRoundRect(float2(pos.x - 7, pos.y), float2(width, 9.5)); float rect2 = dRoundRect(float2(pos.x + 7., pos.y), float2(width, 9.5)); float rect3 = dRoundRect(rotate(float2(pos.x, pos.y ), 36.5), float2(width, 11.7)); float rect4 = dRoundRect(rotate(float2(pos.x, pos.y ), -36.5), float2(width, 11.7)); return opUnion(rect1, opUnion(rect2, opUnion(rect3, rect4))); } float dBlank(float2 pos, float size){ pos *= 100. / size; float width = .1; return 1.; } // ---------------------------------------
ルーン文字の距離関数だけで300行近くなってしまいました. しんどい...
これでとりあえずすべての文字がシェーダーで書けるようにはなりましたが, 他にもいろいろ詰め込んで最終的にできたものはこちら↓です
— ryudai (@bigdra50) August 24, 2019
https://github.com/bigdra50/Shaders/blob/master/ShaderLab/Rune.shader
最後に
これをGPUパーティクルにしたものを記事にしたくて実装中でしたが, まだまだ時間がかかりそうだったのでここまでにしました.
だいぶ無理やりな実装になってる気がするのでもっといいやり方あれば教えて頂けると嬉しいです...
参考
ルーン文字関連 https://happy-runes.jimdo.com/%E3%83%AB%E3%83%BC%E3%83%B3%E6%96%87%E5%AD%97%E4%B8%80%E8%A6%A7-%E6%84%8F%E5%91%B3/ https://ja.wikipedia.org/wiki/%E3%83%AB%E3%83%BC%E3%83%B3%E6%96%87%E5%AD%97 距離関数 https://qiita.com/7CIT/items/fe33b9b341b9918b6c3d#%E8%A7%92%E4%B8%B8%E9%95%B7%E6%96%B9%E5%BD%A2 http://www.iquilezles.org/www/articles/distfunctions2d/distfunctions2d.htm https://www.slideshare.net/shohosoda9/threejs-58238484 図形や文字の描画 http://karanokan.info/2019/03/31/post-2465/ http://www.shaderslab.com/demo-75---matrix-pattern.html http://wordpress.notargs.com/blog/blog/2015/08/21/pixel-shaderglsl-sandbox%e3%81%a7%e3%83%87%e3%82%b8%e3%82%bf%e3%83%ab%e3%81%aa%e3%82%bf%e3%82%a4%e3%83%9e%e3%83%bc%e3%82%92%e4%bd%9c%e3%82%8b/
